氣瓶瓶閥試驗機-瓶閥氣密性試驗機-瓶閥氣壓試驗機
瀏覽：次 2026-03-31 08:08:42
標題：氣瓶瓶閥試驗機-瓶閥氣密性試驗機-瓶閥氣壓試驗機

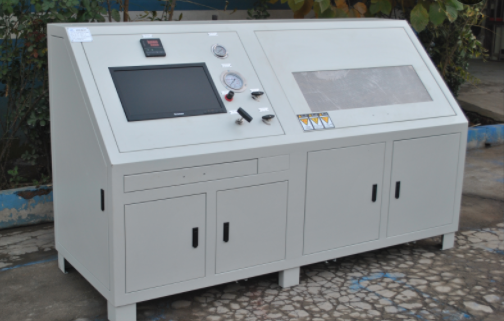

氣瓶瓶閥試驗機-瓶閥氣密性試驗機-瓶閥氣壓試驗機是專門用于檢測氣瓶閥門（含 CNG、LNG、氫氣、氧氣、消防、工業氣瓶閥等）密封性能的專用高壓測試設備，核心是通過高壓氣體保壓 + 冒泡法 / 壓降法判定泄漏，確保瓶閥在額定壓力下無泄漏。
一、核心用途
檢測瓶閥關閉密封、填料密封、中法蘭密封、閥體本體的整體氣密性。
適用于出廠檢驗、型式試驗、定期校驗、維修后復檢。
滿足GB/T 7512、ISO 10297、DOT、CE等標準要求。
二、工作原理
裝夾與密封：將瓶閥安裝在專用工裝，實現進氣端與閥體的高壓密封。
增壓與保壓：用氣體增壓泵將干燥氮氣 / 空氣充入瓶閥內腔，升至試驗壓力（0–45MPa），并自動保壓。
泄漏檢測
冒泡法（直觀）：將瓶閥浸入自動升降水槽，觀察是否有連續氣泡。
壓降法（精密）：通過高精度壓力傳感器監測壓力降，自動判定泄漏量。
泄壓與復位：試驗結束自動泄壓，水槽升起，取出工件。
三、主要技術參數（主流機型）
表格
|
參數項 |
典型范圍 |
備注 |
|
試驗壓力 |
0.05–45 MPa |
覆蓋低壓到超高壓瓶閥 |
|
壓力精度 |
±0.5% FS |
傳感器精度 |
|
試驗介質 |
干燥空氣、氮氣 |
惰性、潔凈、防爆 |
|
測試工位 |
1–4 工位 |
多工位可同步 / 獨立測試 |
|
保壓時間 |
1s–999h |
可自由設定 |
|
控制方式 |
手動 / PLC / 計算機 |
觸摸屏 + 數據采集 |
|
驅動氣源 |
0.2–0.8 MPa |
工廠壓縮空氣 |
|
檢測方式 |
冒泡法 + 壓降法 |
雙重判定更可靠 |
四、設備組成
氣體增壓系統：氣體增壓泵 + 高壓管路 + 過濾器，提供穩定高壓氣源。
壓力控制系統：調壓閥、安全閥、壓力傳感器、PLC，實現精準控壓與保壓。
工裝與夾具：適配不同規格瓶閥的快速裝夾與密封工裝。
自動升降水槽：氣缸驅動，用于冒泡法檢測。
數據采集與控制：觸摸屏 / 工控機，設定參數、記錄曲線、自動生成報告。
安全保護：超壓、超時、泄漏報警，緊急停機，防爆設計。
五、標準試驗流程（GB/T 7512）
安裝瓶閥，檢查工裝密封。
抽真空（特殊介質可選），排除內腔空氣。
充氣至試驗壓力（通常為1.2 倍公稱壓力）。
保壓規定時間（如 1–5min），觀察氣泡或壓降。
分別測試關閉狀態、開啟狀態的密封性。
自動記錄數據，判定合格 / 不合格，生成報告。
六、應用領域
氣瓶閥生產廠：出廠 100% 全檢。
氣瓶充裝站 / 檢測站：定期校驗。
消防器材廠：滅火器瓶閥檢測。
新能源：氫氣、CNG、LNG 氣瓶閥檢測。
工業氣體：氧氣、氮氣、二氧化碳等工業氣瓶閥檢測。
七、優勢
壓力范圍廣：覆蓋微壓到超高壓瓶閥。
檢測精準：雙重檢測方式，避免誤判。
效率高：多工位同步測試，自動控制。
安全可靠：多重保護，防爆設計。
數據可追溯：自動記錄與報告，滿足質檢要求。
